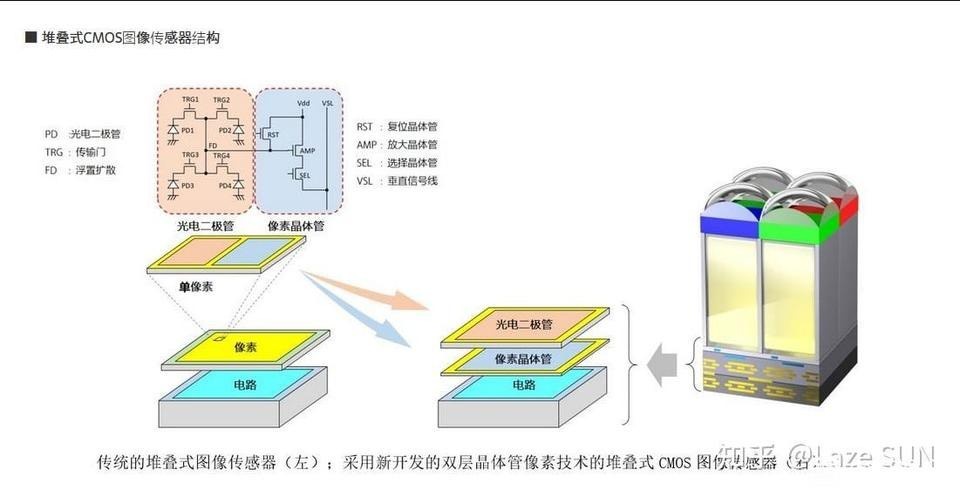

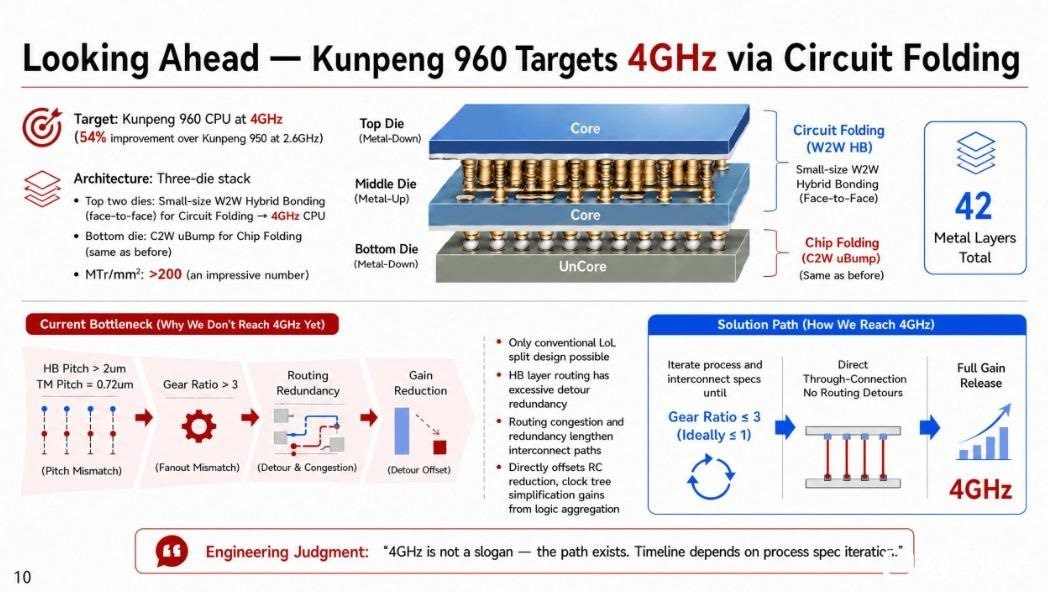

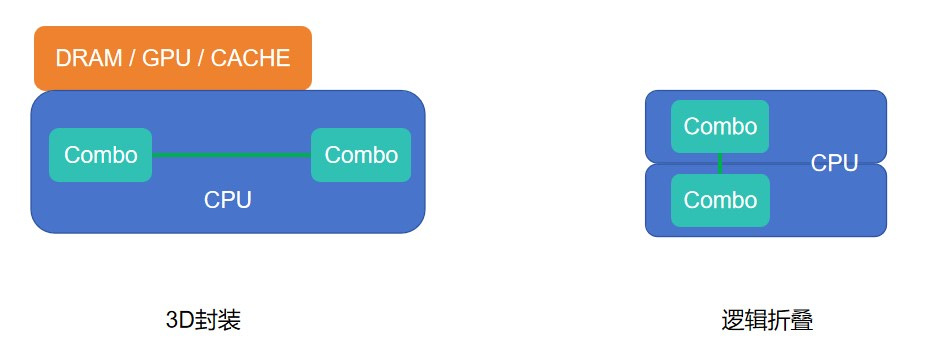

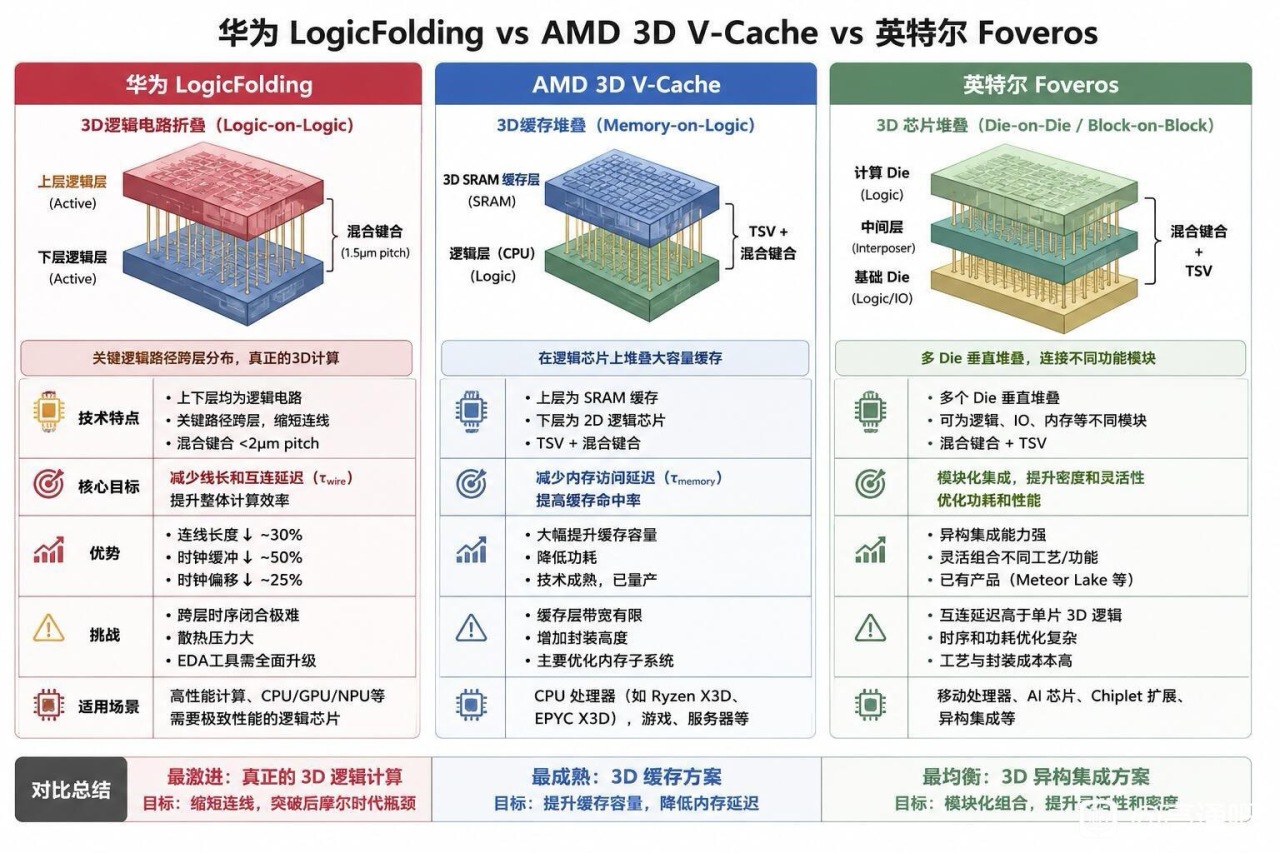

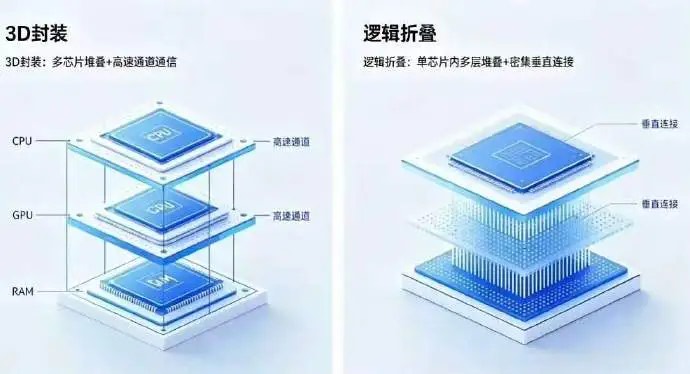

索尼已经用了好几年的双层晶体管cmos。就是逻辑折叠的直接体现。虽然和soc是不同的领域。但是思路是几乎完全一致的。索尼的初衷是为了做小cmos尺寸。降低功耗。实现小底cmos拥有大底cmos的感光能力和画质，原先的cmos都是是感光层和电路层在同一平面。相互挤占空间。要大进光量。只能做大尺寸。也就和soc在制程不提升的情况下，要显著提高规模提升性能，只能做大尺寸的情况是一样的。

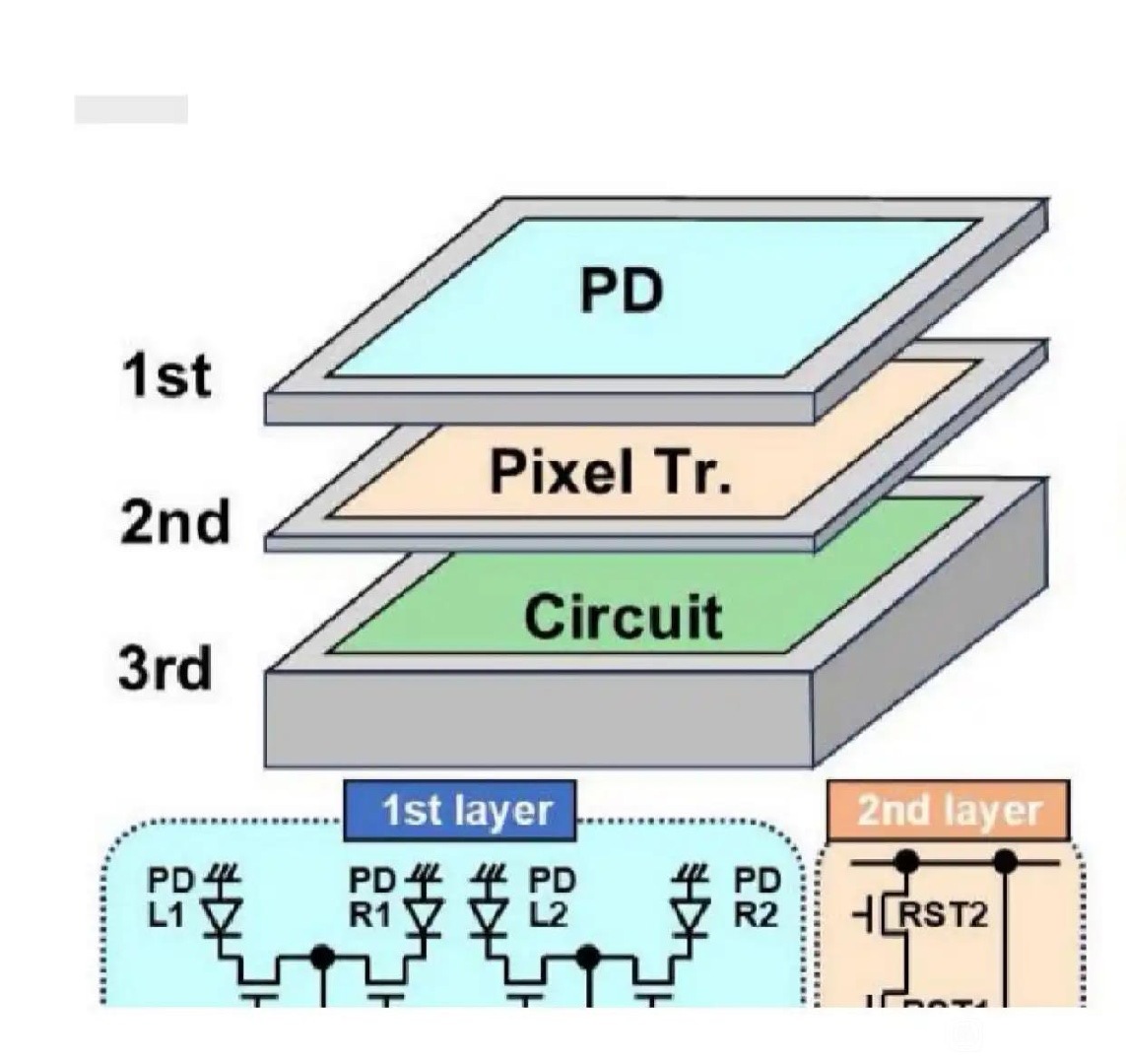

双层晶体管后在实现相同进光量的情况下，cmos面积缩小了很多。按索尼的说法是1/.35英寸的进光量比肩1英寸，也就是说，在面积小45%的情况下，性能是一样的，功耗降低(没有具体数据)，那么反过来，如果也做成1英寸的底，双层晶体管cmos必然性能提升，但功耗也必然高于普通一英寸cmos，索尼并没有去做更大尺寸版本的双层晶体管cmos，证明不符合预期的，索尼这种硬件激进派，如果真的可以，没理由不去搞一个大底双层搏一搏眼球。

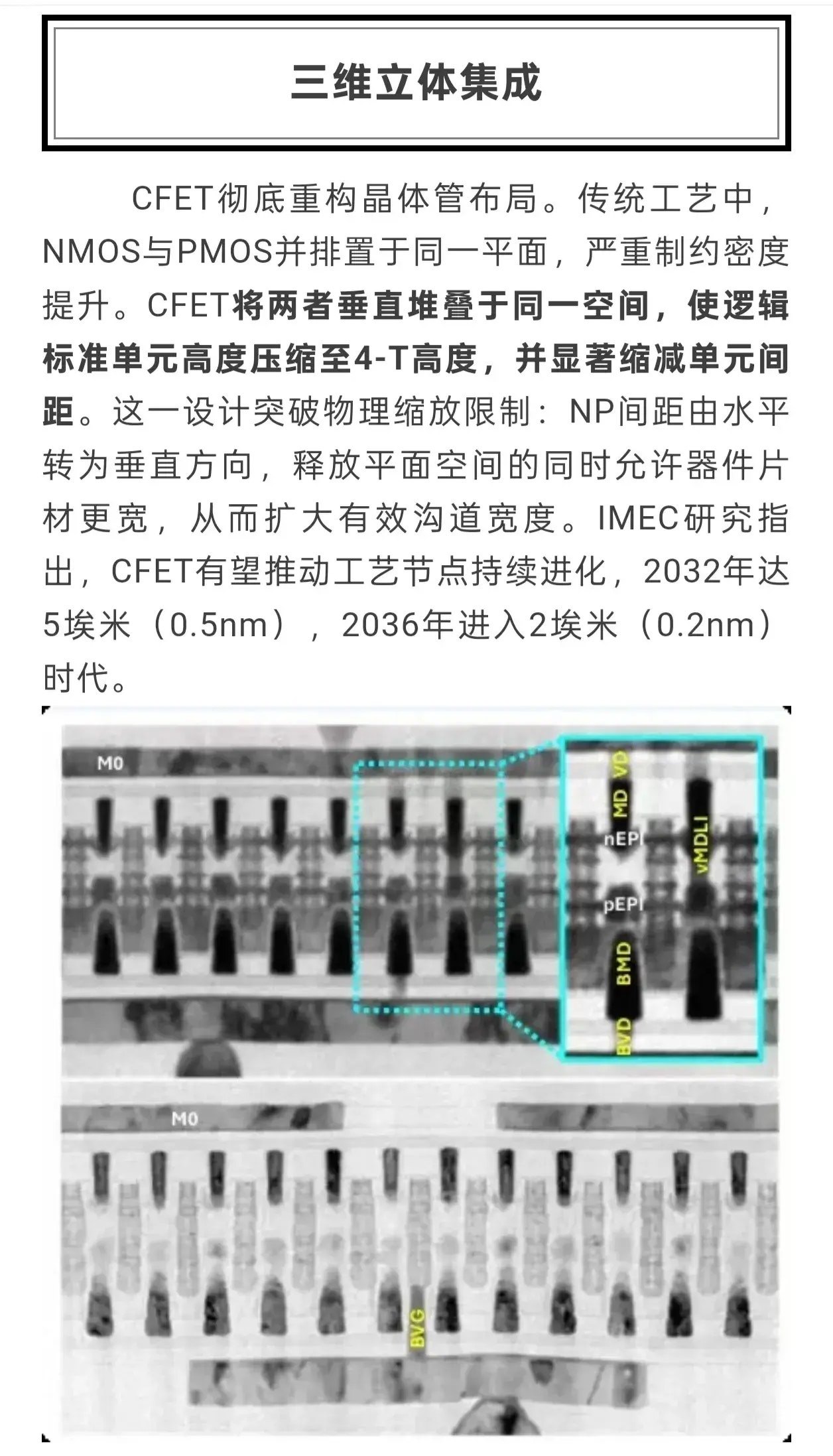

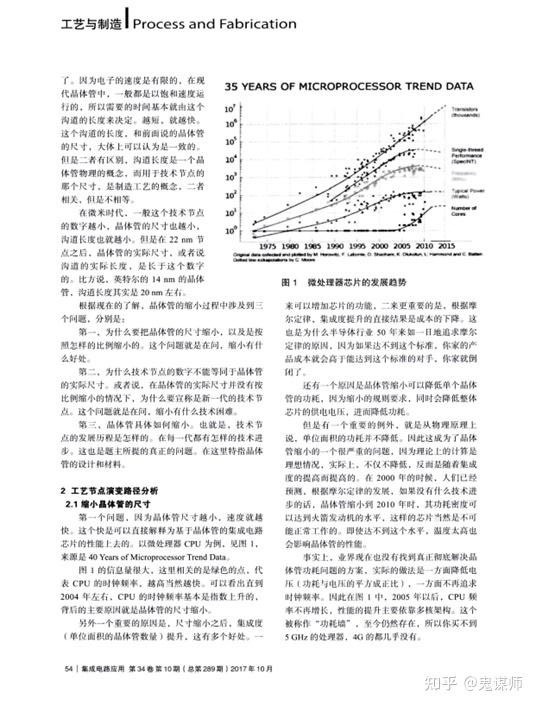

个人觉得这个技术拿去做算力卡这种不用过于考虑散热以及芯片体积的产品是很适合的，但做手机soc这种螺蛳壳里做道场的事情，比起制程提升那肯定是下策，现在也是无奈选择。
